Ⅰ. 什么是继电器？

继电器的定义：

继电器是一种自主电器，用于电力驱动系统中，用于控制、保护和信号转换。适用于交、直流小容量控制电路的远接和断开。控制继电器的输入量通常是电流或电压等电气量，但也可以是温度、压力或速度等非电气量。的输出量是由所产生的电信号接触动作或输出电路的参数改变。继电器的属性是，当输入改变到一个特定的程序，输出改变一步一步。在汽车控制电路中，继电器是一种常见的元件。它利用电磁感应原理控制电路的通断，让小电流控制大电流，减少控制开关触点上的电流负荷，并对其进行保护。开关上的连接没有烧蚀。在汽车中，电磁继电器是常用的。电源继电器，起动继电器，喇叭继电器，雾灯继电器，雨刷继电器，和其他类型的继电器都是常见的。

继电器的结构

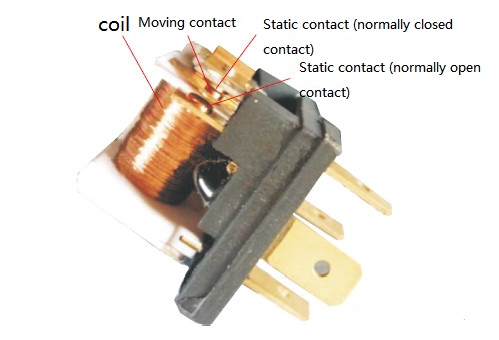

电磁继电器由铁芯、线圈、电枢、回位弹簧、触点和其它部件组成。典型开路和常闭混合继电器的内部结构如下图所示。

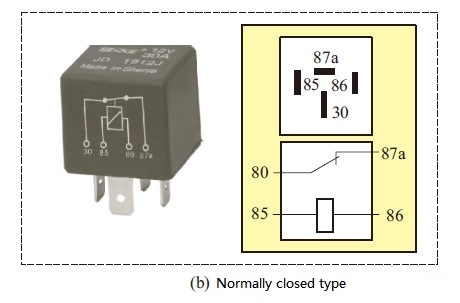

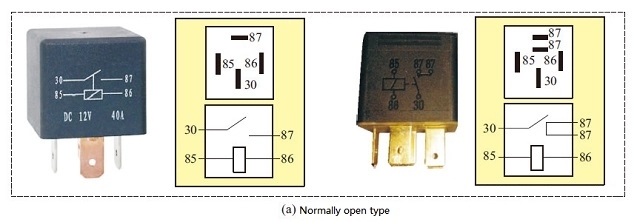

继电器的分类

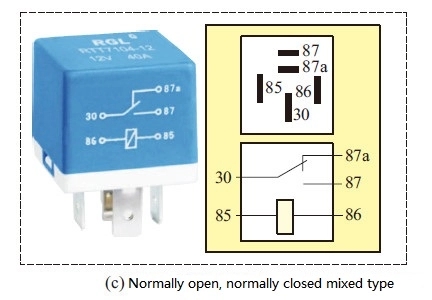

铁芯、线圈、衔铁、回位弹簧、触点和其他部件组成电磁继电器。典型开路和常闭混合继电器的内部结构如下图所示。

Ⅱ. 继电器是如何工作的？

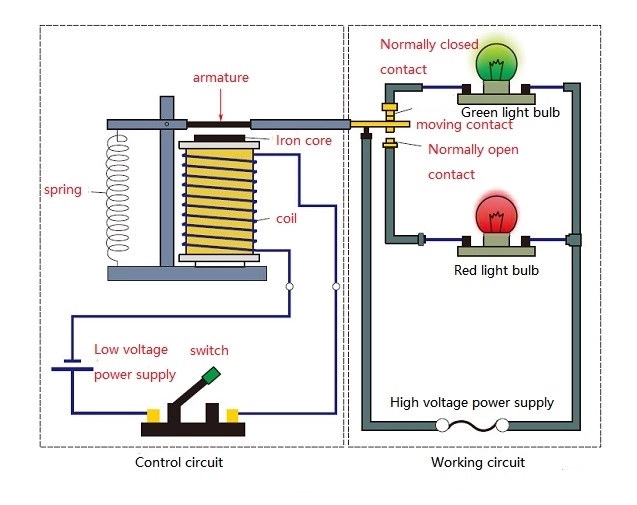

继电器的工作原理如下图所示。当开关闭合时，向线圈两端提供电压，电流流过线圈，产生电磁效应。电枢将克服复位弹簧的拉力，并吸引到铁芯由于电磁力。因此，衔铁的动触点被吸引到静触点（通常是开路触点），红色灯泡点亮。当线圈断电时，电磁吸引力消散，衔铁在弹簧的反作用力下回到原来位置，吸引动触头和静触头（通常为闭合触头）。然后绿色灯泡亮起。这拉入和释放，以满足电路的导通和关断的目标。

“常开”和“常闭”的继电器触点可按下式识别：“常开触点”是继电器线圈未动时处于关断状态的静态触点；“常闭触点”是继电器线圈通电时处于开断状态的静态触点。这就是所谓的“典型的封闭式接触”。控制电路和操作电路是大多数继电器中的两个电路。



三、继电器技术参数

1. 额定工作电压

它是继电器正常工作时线圈所需要的电压。继电器的电压可能是交流或直流，取决于型号。

2. 直流电阻

指继电器中线圈的直流电阻，可用万用表测量。

3. 拉入电流

继电器可以为拉入动作提供的最小电流被称为该值。在正常操作中，为了使继电器正常工作，提供的电流必须略高于吸合电流。线圈的工作电压不应大于额定工作电压的1.5倍，否则会产生较大的电流而烧毁线圈。

4. 释放电流

继电器释放动作时产生的最大电流称为该值。当吸合状态下的电流降低到指定的阈值时，继电器将返回到无电源释放状态。此时的电流比吸合电流小得多。

5. 触点开关电压和电流

这是继电器所能负载的最大电压和电流。它规定了继电器可以管理的电压和电流的大小；在操作过程中不得超过这个值，否则，继电器的触点将被损坏。



Ⅳ. 如何测试继电器？

1. 测量接触电阻

用万用表的电阻剖面测量常闭触点和动断触点的电阻。这应该是零（接触电阻可以在100毫欧姆内更精确地测量）；常开触点和动点都应该是开路的。一个点的阻力是无限的。基于此可以分辨出哪个是一般闭合触点，哪个是常开触点。

2. 测量线圈电阻

继电器线圈的电阻值可以使用万用表R10来确定线圈是否开路。

3. 测量吸合电压和吸合电流

获得一个可调和一个电流表，然后用一组电压对继电器进行编程，并用电流表监视电源回路。逐渐增加电源电压。当听到继电器拾音时，记下拾音电压和电流。您可以尝试多次以确定准确性的平均值。

4. 测量释放电压和释放电流

连接测试与上一个类似。当继电器闭合时，电源电压逐渐降低。写下你再次听到继电器释放声音时的电压和电流。你也可以尝试几次来获得一个好的结果。电流释放和电压。在正常情况下，继电器的释放电压通常为吸合电压的10-50%。如果释放电压太低（小于吸合电压的1/10），它就不能正常使用，从而使电路的稳定性处于危险之中。这份工作没有安全感。



Ⅴ. 继电器的电气符号和触点形式

在电路中，继电器线圈用矩形方框符号表示。如果继电器有两个线圈，画两个平行的矩形框。同时在长框内或旁边标记继电器的文本符号“J”。继电器的触点可以用两种方式之一表示：直接在长框的一侧，这更直观；或间接在长框的一侧，这不太直观。另一种选择是根据电路连接要求将每个触点分离成各自的控制电路。同一继电器的触点和线圈通常用相同的文字符号标记，触点组也有编号。来证明这一区别。

继电器触点有三种基本形式：

1. 当动圈（H型）不通电时，两个触点断开，通电时，两个触点闭合。连字的拼音前缀“H”表示它。

2. 当可动断路器（D型）线圈不通电时，两个触点闭合，通电后两个触点断开。用连字符拼音前缀“D”表示。

3. 转换类型（Z型）这是联络小组的一种形式。这种类型的触点组总共有三个触点：中间的动触点、上下的静触点和中间的动触点。动触头和其中一个静触头是分开的，当线圈不通电时，另一个是闭合的。在线圈通电之后，可动触点移动以将原来的打开状态转换为闭合状态，并将原来的闭合状态转换为打开状态，从而产生转换状态。目的。转换触点是触点组得一种类型。“专”字中的拼音前缀“z”就表明了这一点。



Ⅵ. 继电器的选择

1. 首先要了解必要条件

1.控制电路的电源电压和最大电流；

2.被调节电路中的电压和电流；

3.受控电路需要多少套触点和触点类型。在选择继电器时，一般控制电路的电源电压可以作为出发点。控制电路必须能够向继电器提供足够的工作电流；否则，当继电器闭合时，它将不稳定。

2.查阅有关资料，找出所需继电器的种类及规格号码，以确定使用情况。如果你有一个继电器，你可以看到它是否可以根据信息使用。最后，检查大小是否合适。

3. 注意设备的音量。小型继电器，除了箱体体积外，还考虑到一般电器使用时的电路板布置。超微型继电器产品应用于小电器，如玩具和遥控装置。
