Ⅰ. 什么是安全继电器？

1. 定义

所谓“安全继电器”是由众多的继电器和电路组合而成的，它们的异常缺陷相互补充，以创造出准确的、低故障的继电器完整性能，其误差和故障值越低，安全系数越高。随着高度的增加，“安全继电器”变成了“无故障继电器”，而不是发生故障时的常规动作。它有一个接触结构，是强制导向，确保安全的事件接触融合。它与标准继电器有很大的不同。图1说明了这一点。

在安全电路中，安全继电器是必不可少的控制元件。它接受安全输入，并根据内部电路的判断，确定性地向设备的控制电路输出开关信号。简单地说，安全继电器都是双通道信号类型。只有当两个通道的信号都正常时，安全继电器才能正常工作；在工作过程中，如果任何一个通道的信号断开，安全继电器将停止输出。各通道信号均正常，复位后能正常工作。

2. 要求

(1). 紧急停止解除后，机器不能突然恢复。

(2). 在机器的安全电路发生故障的情况下，机器的电源可以关闭。

(3). 如果安全电路出现故障，机器将无法重新启动。

二元化本身是不够的。

复是必需的，但也必须满足一定的条件，如双工电路的相互检查，确认所有安全电路都已切断一次，以及操作人员在必要时启动操作的能力。此外，当输入开关接线短路或电线护套损坏且可以想到接地时，防止机器意外起动是很重要的。

实际上是将安全继电器与其他元件集成在一起，以简化安全电路的设计，而基本急停电路与安全电路构成的电路模块称为安全继电器模块。

3. 使用

它被用来构成一个带有输入的安全电路，以确保机器的安全，然后它被用来控制接触器的输入等。



Ⅱ. 安全继电器是如何工作的？

1. 电磁

铁芯、线圈、电枢、接触簧片和其他元件组成电磁继电器。只要在线圈两端加上一定的电压，就会有特定的电流流过线圈，从而产生电磁现象。电枢将克服返回弹簧的拉力和吸引到核心，从而驱动电枢，由于电磁力。动触点（通常为开路触点）与静触点（通常为闭合触点）结合在一起。当线圈断电时，电磁吸引力将消失，衔铁在弹簧的反作用力下回到原来的位置，释放动触头和原来的静触头。这拉入和释放，以满足电路的导通和关断的目标。“常开”和“常闭”的继电器触点可按下式识别：“常开触点”是继电器线圈未动时处于关断状态的静态触点；“常闭触点”是继电器线圈通电时处于开断状态的静态触点。这就是所谓的"典型的封闭接触"

2. 热干燥

干簧热敏干簧继电器是一种利用热磁性材料检测和控制温度的新型热敏开关。该装置由感温磁环、恒磁环、干簧管、导热安装片、塑料基板和各种其它部件组成。由恒定磁环产生的磁力驱动热簧继电器的开关动作，而不是线圈激励。温敏磁环的控温性能决定了恒磁环能否给干簧管施加磁力。

3. 固态

固态继电器有四个端子，其中两个作为输入端子，另外两个作为输出端子。为了在输入和输出之间提供电隔离，在中间使用隔离装置。

Ⅲ.安全继电器接线图

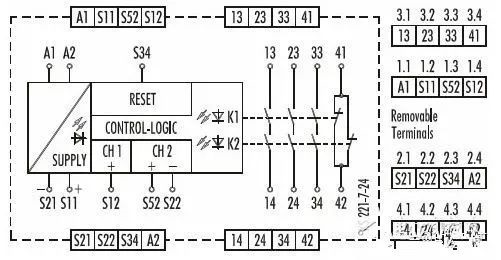

安全继电器的内部电路如下：

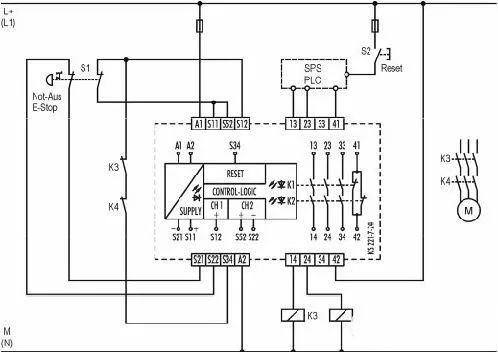

以下是安全继电器两种应用的接线示意图：

Ⅳ. 安全继电器的使用方法？

这类继电器在我们日常工作中的电气设备控制系统中广泛存在，特别是从其他国家进口的设备。在故障排除或未确认故障之前，设备不能正常运行，尤其是设备突然发生故障时更是如此。这是为了避免当设备出现故障时，设备的突然活动会危及人身或设备。

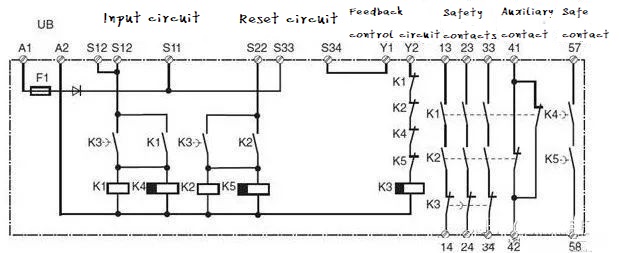

例如，考虑PNOZ V安全继电器。设备的内部控制电路如下图所示：

以下是安全继电器的主要特点：

电源的最佳连接方式是什么？图中A1和A2为电源端子，A1与24V+相连，A2与0V相连。

在正常工作期间，S11和S12以及S11和S22之间的必要切换条件必须连接在控制输入电路中。通常是一个触点或按钮触点。

在复位电路的S33和S34之间必须连接匹配的复位条件。Y1和Y2之间的条件也是复位电路的一部分，这两个条件必须同时建立。

那么它们是如何工作的呢

A. 如果需要闭合安全继电器（即K1、K2、K4和K5），则确保输入电路通电是没有意义的（即端子S12和S22通电）。它还必须符合标准的K3关闭，除了S12和S22与电力。

b.如果满足K3闭合（即，端子Y2通电），则K1、K2、K4和K5都去激活，并且复位电路通电。也就是说，S33到S34都是同时接通的，Y1和Y2也是如此。

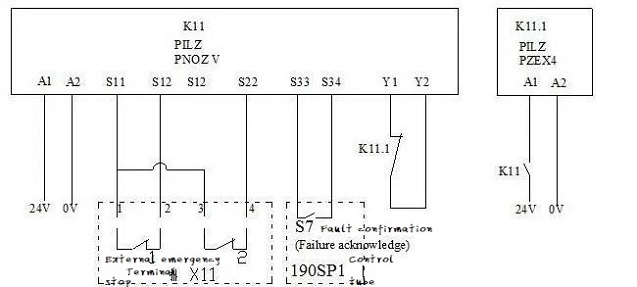

2. 例子：控制回路如某台设备的控制电路图所示如下：

将上下图连接如下：输入电路已经通电，如果外部急停按钮被按下，K11失去电源，即使外部急停开关复位，但是必须按下控制箱190SP1上的故障确认按钮。然后K11上的内部继电器将被激活。

总之，PNOZ安全继电器能够满足要求。为保障人身和其他安全，当紧急停止释放时，机器不能突然恢复（必须点击故障确认，即故障复位后才能重新上电）。
